汽车传感器如何检测故障，汽车传感器检测方法及步骤

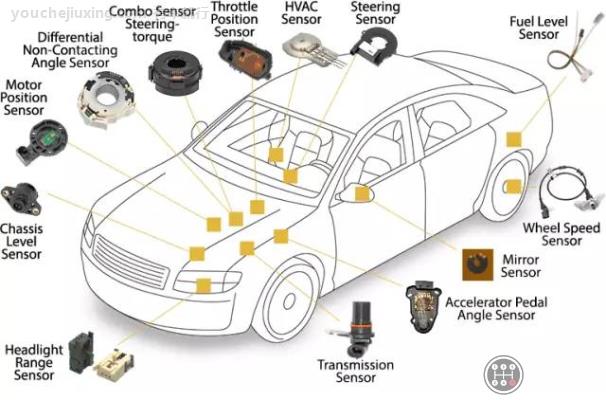

车用传感器是汽车计算机系统的输入装置，它把汽车运行中各种工况信息，如车速、各种介质的温度、发动机运转工况等，转化成电讯号输给计算机，以便发动机处于最佳工作状态。车用传感器很多，判断传感器出现的故障时，不应只考虑传感器本身，而应考虑出现故障的整个电路。因此，在查找故障时，除了检查传感器之外，还要检查线束、插接件以及传感器与电控单元之间的有关电路。

如何检测汽车传感器的故障及好坏，下面有车小编为大家介绍汽车传感器检测方法及步骤。

发动机汽车节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。不同的汽车节气门开度标志着发动机的不同运转工况。

1、开关量输出型汽车节气门位置传感器的检测

1) 结构和电路

开关量输出型节气门位置传感器又称为节气门开关。它有两副触点，分别为怠速触点(IDL)和全负荷触点(PSW)。由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量;当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制;全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度(丰田1G-EU车为55°)的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器。

2) 开关量输出型节气门位置传感器的检查调整。

① 就车检查端子间的导通性

点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规;用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。

当节气门全闭时，怠速触点IDL应导通;当节气门全开或接近全开时，全负荷触点PSW应导通;在其他开度下，两触点均应不导通。具体情况如表1所示。否则，应调整或更换节气门位置传感器。

2、线性可变电阻输出型节气门位置传感器的检测

1) 结构和电路

线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。

在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。。

2) 线性可变电阻型节气门位置传感器的检查调整

① 怠速触点导通性检测点火开关置于“OFF”位置，拔去节气门位置传感器的导线连接器，用万用表Ω档在节气门位置传感器连接器上测量怠速触点IDL的导通情况。当节气门全闭时，IDL-E2端子间应导通(电阻为0);当节气门打开时，IDL-E2端子间应不导通(电阻为∞)。否则应更换节气门位置传感器。

② 测量线性电位计的电阻

点火开关置于OFF位置，拔下节气门位置传感器的导线连接器，用万用表的Ω档测量线性电位计的电阻，该电阻应能随节气门开度增大而呈线性增大。
