塔吊五个安全装置

塔吊是建筑工地上最常用的一种起重设备 又名“塔式起重机”；塔吊的安全装置包括“五限位三保险”。其中“五限位”是指：超载限位、变幅限位、超高限位、行走限位、回转限位；“三保险”则为：吊钩保险、钢丝绳卷筒保险、爬梯护圈。

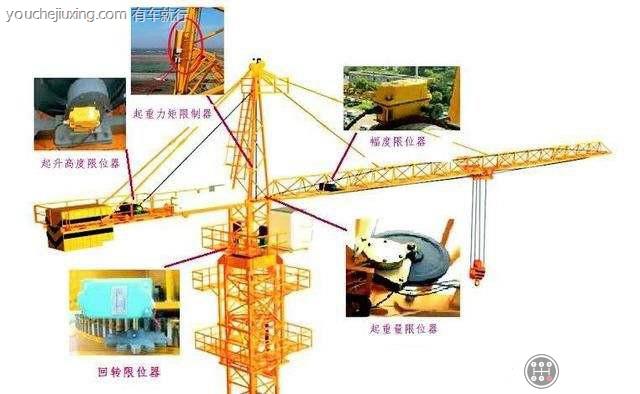

五限位安全装置如下：

1、起重力矩限制器：力矩限制器是用来限制塔式起重机实际作业起重力矩不得超过额定起重力矩，而导致整机倾翻的事故。

2、变幅限位器：水平臂小车变幅的塔式起重机，幅度限位器又称小车行程限位开关。是限制载重小车在起重臂上的移动范围。一般是安装在小车牵引机构的卷筒一侧，利用卷筒轴外伸端带动转动限位开关进行动作；

3、起升高度限位器：起升高度限位器用于防止在吊钩提升或下降时可能出现的操作失误。采用俯仰角变幅动作臂式塔式起重机。起升高度限位器大都设于臂头，以防止吊钩上升超过限度与臂头结构相撞；

4、轨道式行走限位器：它安装在轨道两端端头2-3米处，还要安装缓冲器和端头上档装置，并能切断单项电源，防止塔吊出轨，造成倾覆事故；

5、回转限位器：最常用的回转限位器是由带有减速装置的限位开关和小齿轮组成，限位器固定在塔吊回转上支座结构上，小齿轮与回转支承的大齿轮齿合；当回转机构电动机驱动塔吊上部移动时，通过大齿圈带动回转限位器的小齿轮转动，塔吊的回转圈数即被记录下来，限位器的减速装置带动凸轮，凸轮上的凸块压下微动开关，从而切断相应的回转控制回路，停止回转运动。

三保险安全装置如下：

1、吊钩保险装置：防止在吊钩上的吊索，由吊钩上自动滑脱的保险装置。即在钩头开口处安装一压紧弹簧片，将开口封闭，此弹簧片只能往下压开，放人吊索后不能向上翻出，可防止吊索自动脱落；

2、卷筒保险装置：防止钢丝绳因缠绕不当越出卷筒之外造成事故的有效措施。其作法不一，主要是在卷筒外焊接一个钢筋笼罩，限制钢丝绳只能在卷筒范围内移动；

3、爬梯护圈装置：塔式起重机爬梯护圈是保护攀爬人员安全的重要部件。一般而言，常规塔机爬梯主要分布在标准节处及塔帽处。其中塔帽爬梯一般位于塔帽节外部，危险因素较明显，塔机出厂时该部分通常配有护圈。
