OBD接口位置大全_各车型OBD接口位置大全

OBD作为一个专有名词的缩写，其全称为On Board Diagnostics，中文的意思是“车载自动诊断系统”。

OBD接口一般为十六针母头接口，接口为梯形状。部分车型OBD口上有护盖，常见的OBD接口为黑色、白色或者蓝色。

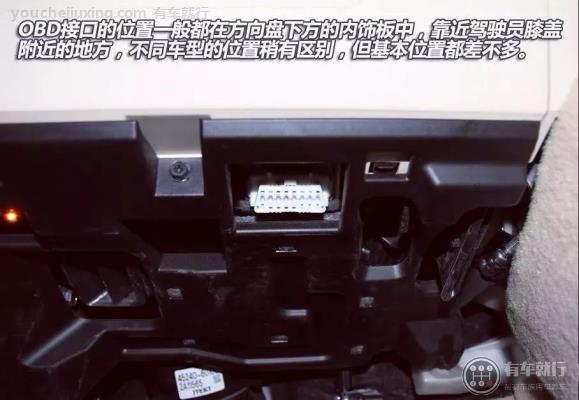

不同型号车型OBD接口位置不同 ,下图是OBD接口的所在的位置：

区域A：方向盘下的护板底部;通用、大众、福特、丰田、现代、雪铁龙、宝马等品牌的绝大部分车型。

区域B：方向盘下方的内饰板中;本田、大众途安、进口雷克萨斯等车型。

区域C：排挡杆前方;东风雪铁龙、东风标致等少量车型。

区域D：手刹车右侧。东风雪铁龙等少量车型。

各车型OBD接口位置合集

一、通用别克

1、GL8位置：仪表板左下方，16PIN。

2、别克位置：仪表板下方，转向柱附近;16PIN。

3、赛欧位置：仪表板左下方保险盒内，取掉保险盒 即可看见;16PIN。

4、别克君威2.5：OBD诊断头在油门踏板上方。

5、别克君威3.0：OBD诊断头在油门踏板上方。

二、大众

1、波罗位置：仪表板下方;16PIN。

2、帕萨特B5(装备MT)位置：变速杆后，驻车制动杆旁，去掉盖板即可看见;16PIN。

3、帕萨特B5(装备AT)位置：驾驶室仪表板下方驾驶员一侧。

4、大众2000位置：变速杆防尘罩下;16PIN。

5、高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下。

6、捷达位置：仪表板保险丝盒右后;16PIN。

7、宝来位置：中控台音响下方;16PIN。

8、AUDI A6位置：仪表板左下方;16PIN。

9、AUDI 100 2.6E位置：发动机室左后侧;4PIN。

10、高尔夫：驾驶室方向盘下方;16PIN。

11、桑塔纳99新秀：OBD诊断头;大众奥迪系统;诊断头在排挡杆前方。

12、桑塔纳2000：OBD诊断头;大众奥迪系统;诊断头在排挡杆前方。

13、时代超人：OBD诊断头;大众奥迪系统;诊断头在驾驶员左护板侧。

14、帕萨特B4：OBD诊断头;帕萨特系统;诊断头在仪表盘右下方的装饰板内。

15、帕萨特2.0：OBD诊断头;帕萨特系统;诊断头在手刹车右侧。

三、奥迪

1、奥迪V6：2+2诊断头;大众奥迪系统;诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。

2、奥迪A6：OBD诊断头;大众奥迪系统;诊断头在驾驶员左护板侧。

四、天津夏利

1、天津威驰位置：仪表板下方;16PIN。

2、天津夏利2000：发动机室电瓶后侧减振器支座旁;17PIN。

五、海南马自达

1、普利马：发动机室左前侧;17PIN。

2、福美来：发动机室左后侧防火墙附近;17PIN。

3、323：发动机室左后侧防火墙附近;17PIN。

六、东风雪铁龙

1、富康：发动机保险盒仙;2PIN。

2、富康988：AT系统诊断座在仪表板下保险丝盒内;16PIN。AT系统诊断座在发动机左前侧。

3、爱丽舍：OBD诊断头在驾驶员左护板侧保险盒内。

七、东风悦达起亚

1、千里马：仪表板下方;16PIN。

2、悦达起亚：(引用)汽车诊断座为20孔的，上面4个，中间8个，下面也是8个。用“奔驰单针”插入汽车诊断座的第16孔上，排列顺序是从上面的4个孔的第一孔开始，进入中国车系的锐达起亚车系进行测试。

八、奇瑞

1、ABS诊断座位于仪表板下;16PIN。

2、摩托罗拉K2电控系统：发动机室防火墙附近;16PIN。

3、MM电控系统：发动机室防火墙附近;3PIN。

4、奇瑞QQ三缸：用OBD接头;西门子系统;诊断头在右侧储物箱下方。

5、奇瑞QQ四缸：三孔诊断头;检测线颜色是棕白;联电系统或大众系统;诊断头在驾驶员左侧保险盒附近。

6、奇瑞风云7160EX：三孔诊断头;玛瑞利系统;诊断头在发动机舱内中间的刹车泵附近。

7、奇瑞风云7160ES：三孔诊断头;玛瑞利系统;诊断头在发动机舱内中间刹车泵附近。

九、北京现代

1、SONATA：仪表板下方;16PIN。

2、北京现代索娜塔：OBD诊断头在油门踏板上方。

十、东南汽车

1、菱帅：仪表板下方，转向柱附近;16PIN。

2、得利卡、福利卡三菱系统：仪表板下方，驾驶员左脚侧。

3、得利卡、福利卡德尔福系统：仪表板下方;16PIN。

十一、中华

仪表板下方，转向柱附近;16PIN

OBD诊断头：诊断头在保险盒附近或在油门踏板上方。

十二、羚羊

仪表板下方，转向柱附近;16PIN。

羚羊世纪星：诊断头在驾驶员仪表板下方。

十三、长安汽车

1、卡德尔福系统：仪表板下方;16PIN。

2、联合电子系统：驾驶员座位下方。

3、日本电装诊断座：仪表板下方;16PIN。

4、长安之星：中控台下;16PIN。发动机罩下电瓶旁;16PIN

三孔诊断头;联电系统;诊断头在电瓶负极附近。

5、长安欧雅：三孔诊断头;联电系统;诊断头在驾驶员座下中间横梁左侧。

6、长安镭蒙：OBD诊断头;联电二代系统;诊断头在驾驶员左侧保险盒附近。

7、长安奥托：OBD诊断头;联电系统;诊断头在驾驶员左侧保险盒附近。

8、长安福特：OBD诊断头;诊断头在驾驶员左护板侧。

十四、南京菲亚特

仪表板下方，保险丝盒 内;16PIN。

十五、吉利

1、美日：仪表板左下方;16PIN。

2、单点系统：左边减振器的固定螺丝上。

3、吉利美日：OBD诊断头;M1.5.4系统;诊断头在保险盒附近。

4、吉利豪情：丰田形状的诊断头，位置在发动机舱内左后方。

十六、长丰猎豹

仪表板左下方;16PIN。

十七、金杯面包

1、单点系统：发动机罩下电瓶附近;16PIN。

2、多点系统：仪表板下方;16PIN。

十八、福特

福特翼虎吉普(ESCAPE XLT)：OBD诊断头在驾驶员左护板侧。

十九、本田

本田雅阁：OBD诊断头在仪表板的下方

飞度：OBD-Ⅱ诊断座;诊断头在驾驶员方向盘下面。

二十、北京吉普

北京吉普2500：OBD诊断头在驾驶员左护板侧。

北京吉普2033：OBD诊断头在发动机舱内左侧。

二十一、大宇

大宇DAEWOO CIELO：12孔诊断座，位置在右侧工具箱右侧。

二十二、华洋汽车

OBD诊断头;德尔福系统;诊断头在驾驶员左侧保险盒附近。

二十三、上汽通用五菱

五菱之光：OBD诊断头，位置在驾驶员右侧座下;系统根据不同发动机和所配的电脑有所不同。五菱系统还有诊断头在电脑附近的。

五菱扬光：OBD诊断头;五菱系统;随不同电脑，系统也有所不同;诊断头位置也在电脑附近。对于五菱MOTOROLA 摩托罗拉系统的诊断头，在用OBD诊断头检测不了时，请换用E-100欧宝/赛欧诊断头检测。

二十四、丰田

丰田佳美(CAMRY)2.2：丰田-1、丰田-2诊断头;诊断头在发动机舱内右侧减振器附近或驾驶室内保险盒附近。

二十五、东风日产

天籁：OBD-Ⅱ诊断座;诊断头在驾驶员左护板侧。

二十六、马自达

马自达M6：OBD-Ⅱ诊断座;诊断头在驾驶员左护板侧。

二十七、一汽

一汽红旗：OBD诊断头;一汽红旗系统;诊断头在驾驶员左护板侧。

一汽捷达：OBD诊断头;大众奥迪系统;诊断头在保险盒右侧附近。

一汽佳宝：OBD诊断头;德尔福系统;诊断头在保险盒附近或前右门附近。

二十八、哈飞

松花江：OBD诊断头;德尔福系统;诊断头在保险盒附近。

哈飞民意：OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

哈飞中意：OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

哈飞路宝7100：OBD诊断头;诊断头在前右座下面。

哈飞路宝7110：OBD诊断头;五菱N1电脑;诊断头在前右座下电脑处。

哈飞7160：OBD诊断头;五菱N1电脑;诊断头在刹车踏板上方。

二十九、昌河

昌河汽车：OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

昌河海豚：OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

昌河北斗星：OBD诊断头;不同电脑用不同系统;诊断头在油门踏板上方。

三十、汉江伊美

OBD诊断头;德尔福系统;诊断头在保险盒附近。

三十一、秦川福莱尔

OBD诊断头;不同电脑用不同系统;诊断头在驾驶员右侧工具箱下电脑旁。
